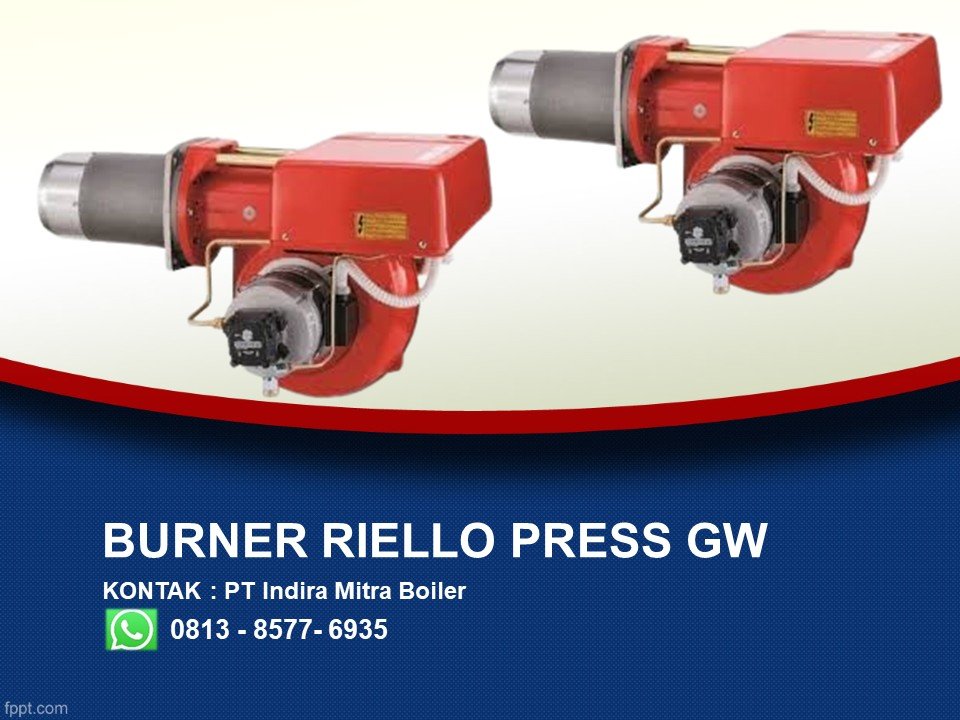

BURNER RIELLO PRESS GW KAP 107/178 ÷ 356 kW

Burner Riello seri Press Gw adalah alat pembakaran standar industri berbahan bakar minyak ringan solar dengan pengoprasian dua tahap (two satge) yang mampu menghasilkan panas dari 107-178 hingga 356 kW dan telah dirancang untuk digunakan dalam instalasi sipil dengan dimensi rata-rata, seperti area bangunan dan kelompok mesin pabrik kecil atau sedang. Riello press Gw dilengkapi dengan kotak kontrol pengaman pembakar berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kesalahan. Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang diperlukan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

Data Sepesifikasi Burner Riello Press Gw

Mrek : RIELLO
Model : Press Gw
Tipe : 605T1
Pembakaran : Dua tahap 2 st (Two stage)
Hasil pembakaran 1 st : 107 – 178 kW ( 92 – 153 Mcal/h)
Hasil pembakaran 2 st : 178 – 356 kW ( 153 – 306 Mcal/h)
Konsumsi Bahan Bakar : 9/15 ÷ 30 Kg/h
Jenis bahan bakar : Light Oil Solar /Minyak riangan
Nilai kalor bersih : (10.200 kcal/kg) 11,8 kWh/kg
Kepadatan : 0,82 – 0,85 kg/dm3
Viskositas pada 20 °C : 6 (1,5°E – 6 cSt) mm2/s max
Suhu Sekitar: 0 – 40 °C
Suhu Udara Pembakaran: maks 60 °C
Suplai Listrik: fase tunggal 230-380 V ~ 50-60 Hz+/- 10%
Motor Listrik : 2800 Rpm, 0,25 Watt, 230 V, 2,3 A
Motor Kapasitor : 6,3/450 μF/V
Trafo pengapian : 230V – 8kV (V1-V2), 1,8A – 30mA (I1-I2)
Kapasitas Pompa : 65 Kg/jam,10-18 bar, 60 °C
Konsumsi Listrik : 0,5 Watt Max
Perlindungan Listrik : IP 40

Keadaan acuan: Suhu sekitar 20°C – Tekanan udara 1000 mbar – Ketinggian 100 m dari permukaan laut. Jika pembakar Riello press GW dipasang di area yang sangat rentan terhadap gangguan sinyal radio (emisi melebihi 10 V/m) akibat keberadaan inverter, atau dalam penggunaan di mana panjang kabel termostat melebihi 20 meter, tersedia kit pelindung sebagai penghubung antara kotak kontrol dan pembakar.

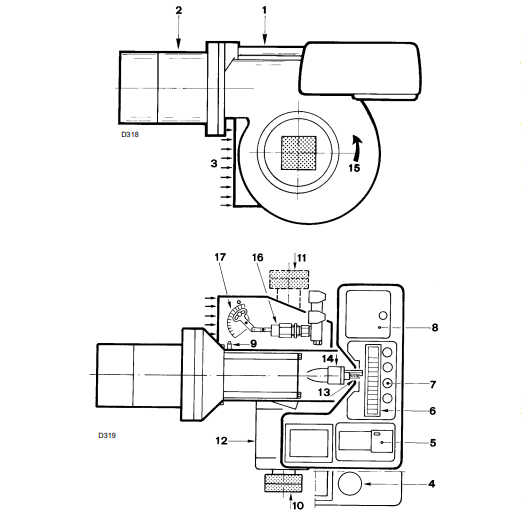

Kontruksi Burner Riello Press Gw

Bilah geser untuk membuka pembakar dan memeriksa kepala pembakaran
Kepala pembakaran
Saluran masuk udara ke kipas
Kapasitor motor
Pembuat kontak motor dan pemutus termal dengan tombol reset
Strip terminal
Fairlead untuk pemasangan kabel yang dilakukan oleh pemasang
Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
Titik uji tekanan kipas
Pompa press Gw
Pompa (tidak di perlukan untuk press gw)
Motor listrik
Sekrup untuk penyetelan kepala pembakaran
Fotosel untuk kontrol keberadaan api
Arah putaran kipas
Silinder hidrolik langkah variabel. Membuka katup gerbang kipas ke nilai yang diperlukan pada tahap operasi ke-2.
Pemilih berindeks. Pemilih ini menyesuaikan bukaan gerbang kipas ke nilai yang diperlukan pada tahap pertama pengoperasian.

Peralatan setandar :

2 – Selang fleksibel
2 – Gasket untuk selang fleksibel
2 – Nipple untuk selang fleksibel
1 – Reduser dengan gasket untuk penyambungan selang hisap fleksibel ke pompa
1 – Layar insulasi termal
4 – Sekrup untuk mengencangkan flens pembakar ke mesin M10 x 25 untuk
1 – Buku petunjuk

Keunggulan Riello Press GW

Keunggulan utama pembakar riello press gw adalah keandalannya karena konstruksinya yang sederhana dan kuat, yang memungkinkan pengoperasian tanpa intervensi perawatan khusus. Perawatan yang disederhanakan dicapai dengan sistem bilah geser, yang memungkinkan akses mudah ke semua komponen penting dari kepala pembakaran. Semua komponen listrik mudah diakses hanya dengan melepas panel pelindung, sehingga menjamin intervensi yang cepat dan sederhana pada komponen.
