RIELLO RS 34 MZ GAS BURNER TWO STAGE PROGRESIVE

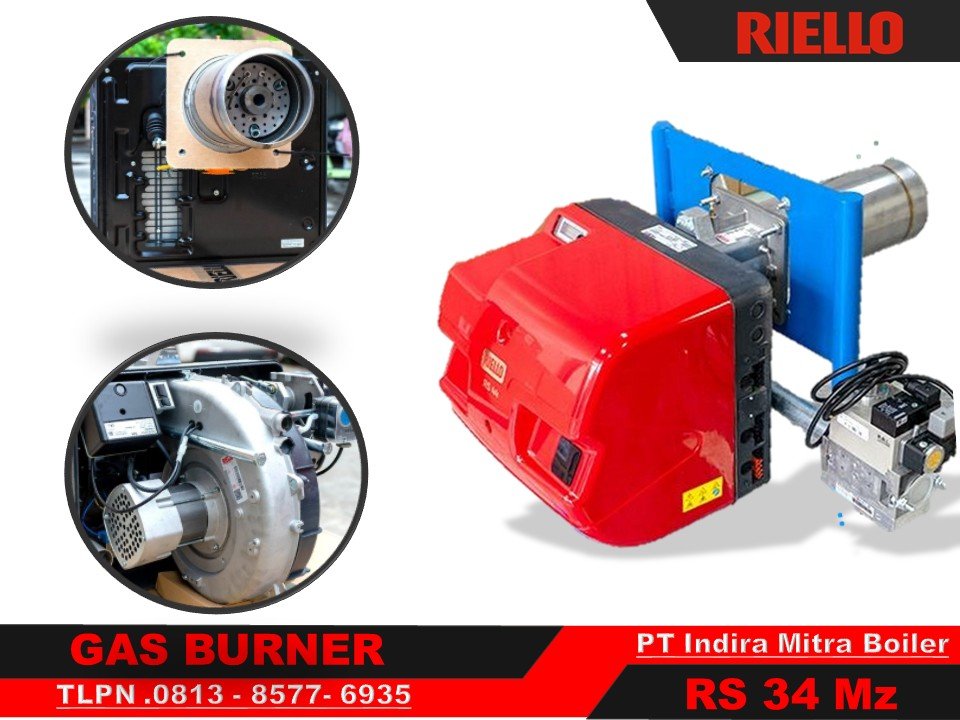

JUAL GAS BURNER RIELLO RS 34 MZ

Riello RS 34 Mz adalah seri Gas Burner yang banyak di oprasikan untuk pemanas boiler dengan keluaran daya panas 70 hingga 390 Kw dengan sistem oprasi (Two Stage) dua tahap progresive, burner ini dilengkapi dengan panel kontrol mikroprosesor yang memberikan indikasi operasi dan diagnosis penyebab kerusakan.

Kinerja kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, penggunaan, dan perawatan yang mudah. Berbagai macam aksesori menjamin fleksibilitas kerja yang lebih tinggi.

Spesifikasi Gas Burner Riello RS 34 Mz

Pada pembakaran gas burner two stage progresive Riello Rs 34 Mz ini adalah model terkecil dari beberapa model lainya, yang cocok di gunakan untuk bahan bakar Gas ,LPG, CNG, PGN dengan spesifikasi data lain sebagai berikut.

Model : Riello RS 34 Mz
Tipe : 883 T
Bahan Bakar : Gas LPG,CNG,LNG,PGN
Sistem Oprasi : Dua tahap Progresive (dapat di setting sesuai kebutuhan)
Oprasi Tahap 1 : 75-125 Kw
Oprasi Tahap 2 : 125 – 390 Kw
Konsumsi Gas LPG : 3/5-15 Nm3/h
Pasokan Listrik : 230V ~ +/-10% , 50/60 Hz – 1 phase
Power Motor : 300W, 220 – 240V, 2800/3400 Rpm
Kapasitor Motor : 12.5/400 mF/V
Trafo Pengapian : 230 V – 1 x 15kV, 1 A – 25mA
Konsumsi Daya Listrik Max : 600 Watt
Berat Unit Set : 32 Kg

Rangkaian Gastrain Burner :

Pembakar dilengkapi dengan katup kupu-kupu untuk mengatur penyaluran bahan bakar pada tahap 1 dan 2, yang dikendalikan oleh servomotor cam profil variabel. Bahan bakar dapat disuplai dari sisi kanan atau kiri. Saluran gas dapat dipilih agar paling sesuai dengan kebutuhan sistem, tergantung pada keluaran bahan bakar dan tekanan pada saluran pasokan. Saluran gas dapat berupa tipe “Multiblok” (berisi komponen-komponen utama dalam satu unit) atau tipe “Komposisi” (perakitan komponen-komponen tunggal).

1. Gas input pipework
2. Manual valve
3. Anti-vibration joint
4. Pressure gauge with pushbutton cock
5. Filter
6. Pressure regulator (vertical)
7. Minimum gas pressure switch
8. VS safety solenoid (vertical)
9. VR regulation solenoid (vertical)
Two settings: – fi ring output (rapid opening)
– maximum output (slow opening)
10. Gasket and fl ange supplied with the burner
11. Gas adjustment butterfl y valve
12. Burner
13. Seal control mechanism for valves 8-9. According to standard EN 676, the seal control is compulsory for burners with maximum output above 1200 kW (in gas train with seal control)
14. Gas train-burner adapter
15. Maximum gas pressure switch (present if installed as burner accessory)
P1. Combustion head pressure
P2. Pressure downstream from the regulator
P3. Pressure upstream from the fi lter
L. Gas train supplied separately, with the code given in the table
L1. Installer’s responsibility

Fitur Produk Riello Rs 34 Mz

Pembakar gas monoblok dengan aliran udara paksa dan operasi dua tahap, sepenuhnya otomatis, terdiri dari:

Sirkuit hisap udara
Kipas berkinerja tinggi dengan bilah lurus
Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh motor servo dengan cam variabel
Motor starter pada 2800 rpm, fase tunggal / 220-230V / 50-60Hz
Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
– kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– distributor gas
– cakram stabilitas api
HCS (Housing Cooling System) eksklusif yang dipatenkan dengan insulasi termal tinggi dan sirkulasi udara dengan penyegaran volume udara berkelanjutan untuk sistem pendinginan aktif dan menghindari perpindahan panas ke rumah komponen listrik
Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di ruang bakar kepala
Panel kontrol api berbasis mikroprosesor, dengan fungsi diagnostik
Steker dan soket untuk sambungan listrik yang dapat diakses dari bagian luar penutup
Sakelar pemilihan nyala/mati pembakar
Sakelar manual tahap ke-1 dan ke-2- Jendela pemeriksaan api
Palang geser untuk memudahkan pemasangan dan pemeliharaan
Filter perlindungan terhadap gangguan radio
Tingkat perlindungan listrik IP X0D (IP 40).

Kami Pt indira mitra boiler selaku perusahaan distributor boiler dan burner di indonesia juga menyediakan gas burner riello rs 34 Mz di atas dengan harga yang kompetitif dan layanan after service yang di dukung oleh team teknisi handal , info lebih lanjut bisa hubungi kontak di bawah ini.
