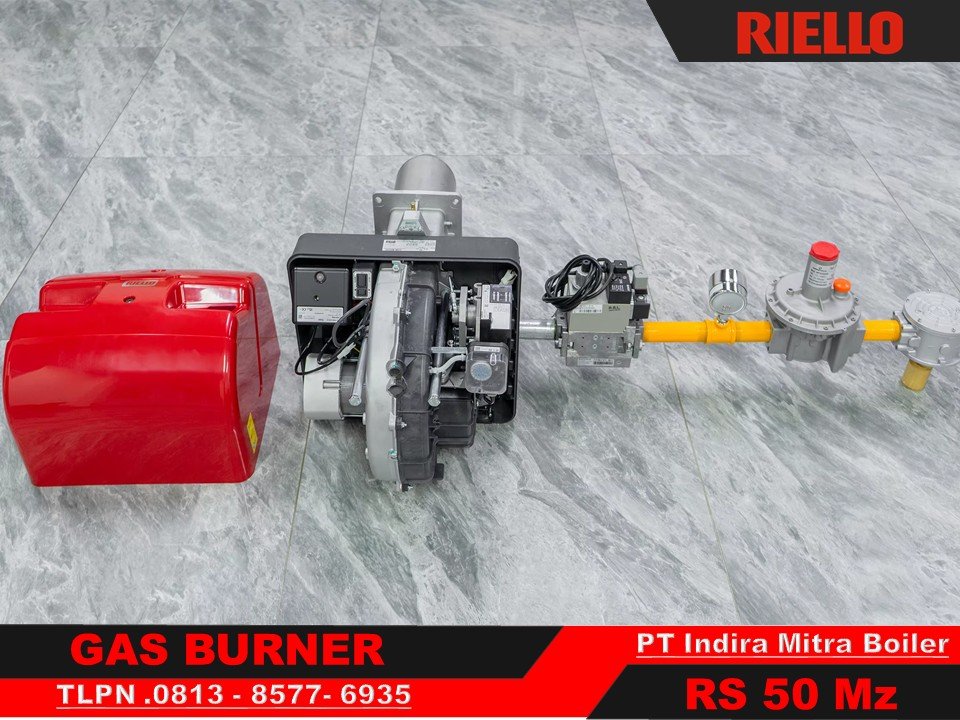

RIELLO RS 50 GAS BURNER TWO STAGE 580 KW

JUAL GAS BURNER RIELLO RS 50

Produk pembakar Riello RS 50 adalah seri Gas Burner yang banyak di gunakan untuk pemanas boiler dan mesin oven, dengan keluaran daya panas dari 116 hingga 580 Kw dengan sistem oprasi (Two Stage) dua tahap progresive, burner ini dilengkapi dengan panel kontrol mikroprosesor yang memberikan indikasi operasi dan diagnosis penyebab kerusakan.

Kinerja kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, penggunaan, dan perawatan yang mudah. Berbagai macam aksesori menjamin fleksibilitas kerja yang lebih tinggi.

Spesifikasi produk Gas Burner

Pada gas burner two stage progresive Riello Rs 50 ini adalah model dari beberapa model RS lainya, yang cocok di gunakan untuk bahan bakar Gas ,LPG, CNG, PGN dengan spesifikasi data lain sebagai berikut.

Model : Riello RS 50
Bahan Bakar : Gas LPG,CNG,LNG,PGN
Sistem Oprasi : Dua tahap Progresive (dapat di setting sesuai kebutuhan)
Oprasi Tahap 1 : 116-290 Kw
Oprasi Tahap 2 : 290 – 580 Kw
Konsumsi Gas LPG : 4,5/11÷23 Nm3/h
Pasokan Listrik : 380 V ~ +/-10% , 50/60 Hz – 3 phase
Power Motor : 600W, 380 – 400V, 2800/3400 Rpm
Kapasitor Motor : 12.5/425mF/V
Trafo Pengapian : 230V-1×8 kV, 1 A – 20mA
Konsumsi Daya Listrik Max : 750 Watt
Berat Unit Set : 36 Kg

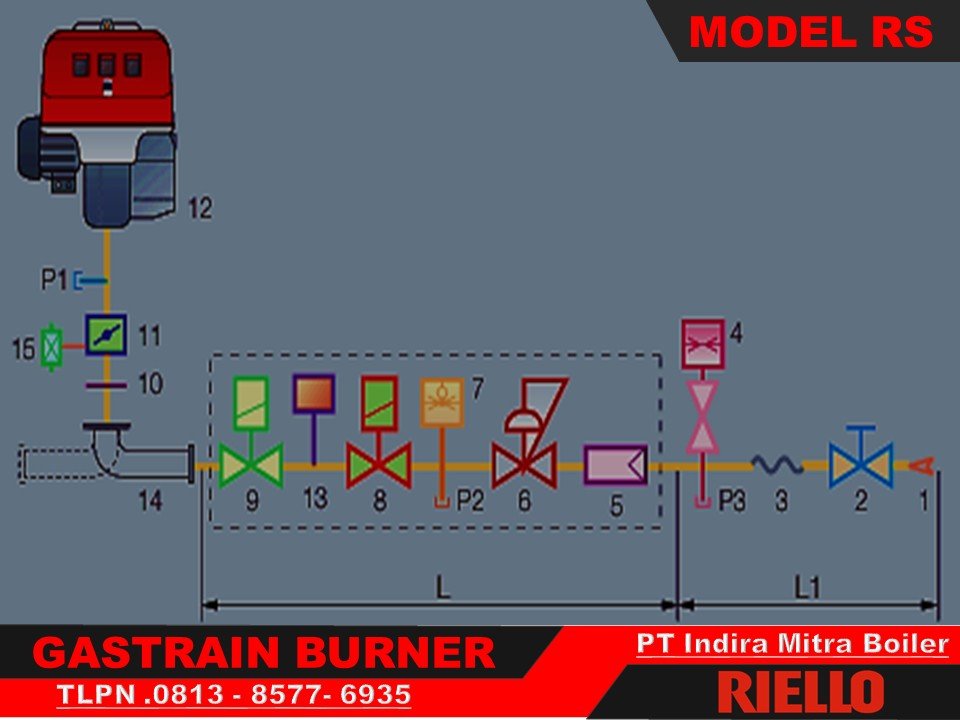

Rangkaian Gastrain Burner :

Pembakar dilengkapi dengan katup kupu-kupu untuk mengatur penyaluran bahan bakar pada tahap 1 dan 2, yang dikendalikan oleh servomotor cam profil variabel. Bahan bakar dapat disuplai dari sisi kanan atau kiri. Saluran gas dapat dipilih agar paling sesuai dengan kebutuhan sistem, tergantung pada keluaran bahan bakar dan tekanan pada saluran pasokan. Saluran gas dapat berupa tipe “Multiblok” (berisi komponen-komponen utama dalam satu unit) atau tipe “Komposisi” (perakitan komponen-komponen tunggal).

1. Pipa masukan gas
2. Katup manual
3. Sambungan anti-getar
4. Pengukur tekanan dengan tombol tekan
5. Filter
6. Pengatur tekanan (vertikal)
7. Sakelar tekanan gas minimum
8. Solenoid pengaman VS (vertikal)
9. Solenoid pengatur VR (vertikal)
Dua pengaturan: – keluaran pembakaran (bukaan cepat)
– keluaran maksimum (bukaan lambat)
10. Gasket dan flens disertakan dengan pembakar
11. Katup kupu-kupu pengatur gas
12. Pembakar
13. Mekanisme kontrol segel untuk katup 8-9. Menurut standar EN 676, kontrol segel wajib untuk pembakar dengan keluaran maksimum di atas 1200 kW (dalam rangkaian gas dengan kontrol segel)
14. Adaptor rangkaian gas-pembakar
15. Sakelar tekanan gas maksimum (tersedia jika dipasang sebagai aksesori pembakar)
P1. Tekanan kepala pembakaran
P2. Tekanan hilir dari regulator
P3. Tekanan di hulu filter
L. Rangkaian gas disediakan terpisah, dengan kode yang tertera pada tabel
L1. Tanggung jawab pemasang

Fitur Produk Riello Rs 50

Pembakar gas monoblok dengan aliran udara paksa dan operasi dua tahap, sepenuhnya otomatis, terdiri dari:

Sirkuit hisap udara
Kipas berkinerja tinggi dengan bilah lurus
Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh motor servo dengan cam variabel
Motor starter pada 2800 rpm, fase tiga / 380-400V / 50-60Hz
Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan: – kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi – elektroda pengapian – probe ionisasi – distributor gas – cakram stabilitas api
HCS (Housing Cooling System) eksklusif yang dipatenkan dengan insulasi termal tinggi dan sirkulasi udara dengan penyegaran volume udara berkelanjutan untuk sistem pendinginan aktif dan menghindari perpindahan panas ke rumah komponen listrik
Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di ruang bakar kepala
Panel kontrol api berbasis mikroprosesor, dengan fungsi diagnostik
Steker dan soket untuk sambungan listrik yang dapat diakses dari bagian luar penutup
Sakelar pemilihan nyala/mati pembakar
Sakelar manual tahap ke-1 dan ke-2- Jendela pemeriksaan api
Palang geser untuk memudahkan pemasangan dan pemeliharaan
Filter perlindungan terhadap gangguan radio
Tingkat perlindungan listrik IP X0D (IP 44).
