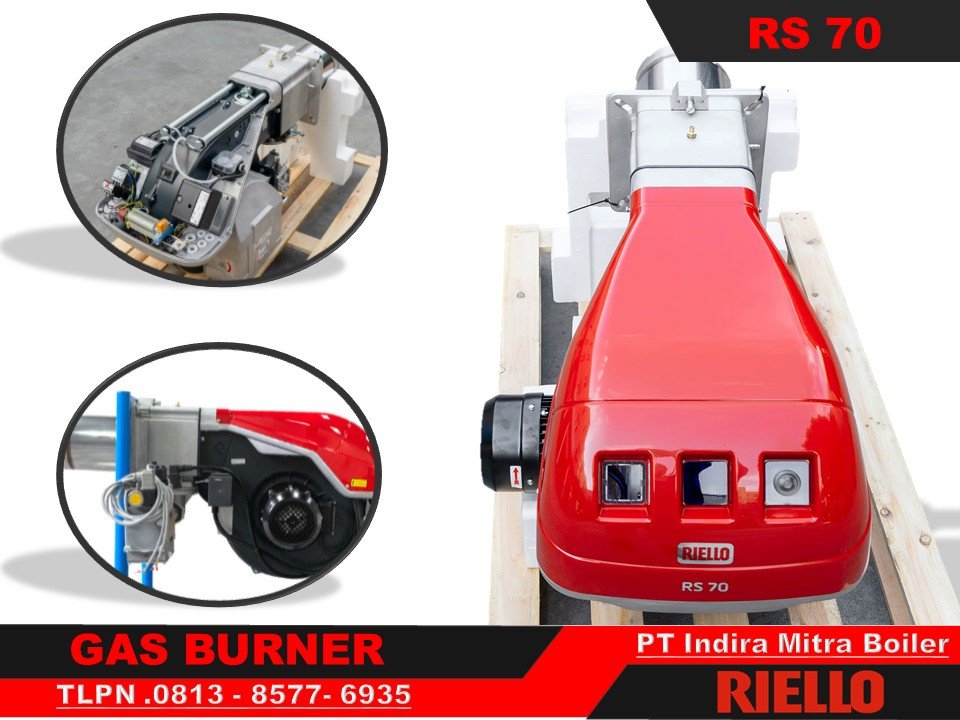

JUAL RIELLO RS 70 GAS BURNER
Seri Riello RS 70 adalah burner gas yang mencakup daya pembakaran 192 hingga 814 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, serta boiler minyak diatermik. Pengoperasiannya “progresif dua tahap”, burner dilengkapi dengan panel kontrol mikroprosesor yang memberikan indikasi operasi dan diagnosis penyebab kerusakan. Kinerja kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, penggunaan, dan perawatan yang mudah. Berbagai macam aksesori menjamin fleksibilitas kerja yang lebih tinggi.
Data Teknis Riello RS 70
Gas burner Two stage progresif Riello RS 70 ini merupakan salah satu model dalam rangkaian model RS lainnya, yang dapat digunakan dengan bahan bakar Gas, LPG, CNG, PGN serta memiliki spesifikasi tambahan sebagai berikut.
- Model : Riello RS 70
- Tipe : 821 T1
- Bahan Bakar : Gas LPG,CNG,LNG,PGN
- Sistem Oprasi : Dua tahap Progresive (dapat di setting sesuai kebutuhan)
- Oprasi Tahap 1 : 192-465 Kw
- Oprasi Tahap 2 : 465 – 814 Kw
- Konsumsi Gas LPG : 7,4/18÷32 Nm3/h
- Pasokan Listrik : 380 V ~ +/-10% , 50/60 Hz – 3 phase
- Power Motor : 1.1 Kw, 380 – 400V, 2880 Rpm
- Trafo Pengapian : 230V-1×15 kV, 1 – 25 A
- Konsumsi Daya Listrik Max : 1.5 kw
- Berat Unit Set : 70 Kg
Rangkaian Gastrain Rielo Rs 70 :
Pembakar dilengkapi dengan katup kupu-kupu untuk mengatur penyaluran bahan bakar pada tahap 1 dan 2, yang dikendalikan oleh servomotor cam profil variabel. Bahan bakar dapat disuplai dari sisi kanan atau kiri. Saluran gas dapat dipilih agar paling sesuai dengan kebutuhan sistem, tergantung pada keluaran bahan bakar dan tekanan pada saluran pasokan. Saluran gas dapat berupa tipe “Multiblok” (berisi komponen-komponen utama dalam satu unit) atau tipe “Komposisi” (perakitan komponen-komponen tunggal).
1. Pipa masukan gas
2. Katup manual
3. Sambungan anti-getar
4. Pengukur tekanan dengan tombol tekan
5. Filter
6. Pengatur tekanan (vertikal)
7. Sakelar tekanan gas minimum
8. Solenoid pengaman VS (vertikal)
9. Solenoid pengatur VR (vertikal) Dua pengaturan:
– keluaran pembakaran (bukaan cepat)
– keluaran maksimum (bukaan lambat)
10. Gasket dan flens disertakan dengan pembakar
11. Katup kupu-kupu pengatur gas
12. Pembakar
13. Mekanisme kontrol segel untuk katup 8-9. Menurut standar EN 676, kontrol segel wajib untuk pembakar dengan keluaran maksimum di atas 1200 kW (dalam rangkaian gas dengan kontrol segel)
14. Adaptor rangkaian gas-pembakar
15. Sakelar tekanan gas maksimum (tersedia jika dipasang sebagai aksesori pembakar)
P1. Tekanan kepala pembakaran
P2. Tekanan hilir dari regulator
P3. Tekanan di hulu filter
L. Rangkaian gas disediakan terpisah, dengan kode yang tertera pada tabel
L1. Tanggung jawab pemasang
Spesifikasi Fitur Produk :
Riello Rs 70 pembakar gas monoblok dengan aliran udara paksa dan pengoperasian dua tahap, sepenuhnya otomatis, terdiri dari:
- Sirkuit hisap udara berlapis bahan kedap suara
- Kipas dengan bilah lengkung terbalik (model RS 50 – 70 – 100 – 130)
- Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh servomotor dengan cam variabel
- Motor starter pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
- Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
– kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– distributor gas
– cakram stabilitas nyala - Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara di kepala pembakaran tidak mencukupi
- Panel kontrol nyala berbasis mikroprosesor, dengan fungsi diagnostik
- Steker dan soket untuk sambungan listrik (RS (50 model)
- Sakelar pemilihan nyala/mati pembakar
- Sakelar manual tahap ke-1 – ke-2
- Jendela pemeriksaan nyala api
- Batang geser untuk memudahkan pemasangan dan pemeliharaan
- Filter perlindungan terhadap gangguan radio
- Tingkat perlindungan listrik IP 44.
Perlengkapan peralatan standar :
- 1 gasket rangkaian gas
- 1 gasket sudut flensa
- 4 sekrup untuk mengencangkan sudut flensa
- 1 layar termal
- 4 sekrup untuk mengencangkan sudut flensa pembakar ke boiler
- Perlengkapan loom kabel untuk sambungan listrik (RS 50)
- 2 ekstensi batang geser (untuk model kepala panjang dan model RS 190)
- Buku petunjuk pemasangan, penggunaan, dan perawatan
- Katalog suku cadang
