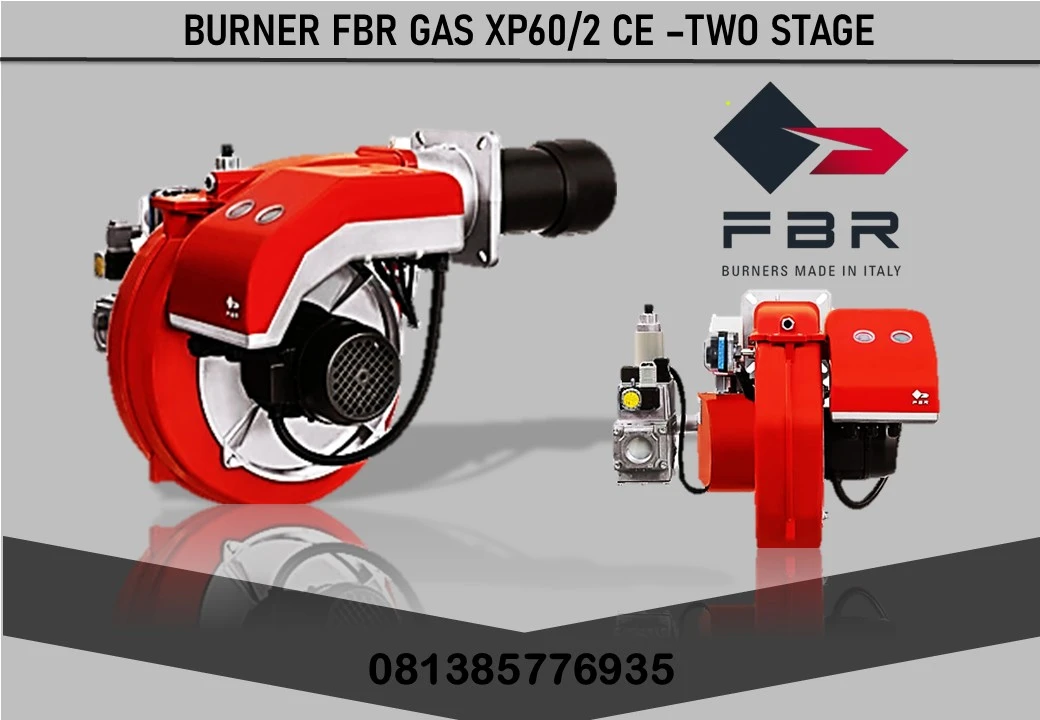

BURNER FBR GAS XP 60/2 CE ( 2 STAGE )

Gas Burner FBR Two Stage Gas XP60 /2

FBR Gas XP60/2 CE adalah Burner gas dua tahap (Two stage) dengan keluaran pembakaran 116 kw hingga 630 Kw yang dilengkapi dengan bodi aluminium, kipas bertekanan tinggi dengan bilah (blade) tipe *reverse*, serta kepala pembakaran yang dapat disesuaikan untuk efisiensi tinggi dan stabilitas nyala api yang baik.Dimensi keseluruhan yang ringkas dan tata letak komponen yang efisien, memberikan kemudahan akses untuk keperluan pengaturan dan perawatan.

Burner FBR seri Gas XP ini Tersedia dalam versi gas metana (gas alam) atau LPG (harap dicantumkan saat pemesanan); versi khusus untuk gas kota, gas batu bara, atau biogas tersedia berdasarkan permintaan. Unit *gas train* yang telah dirakit sepenuhnya, terhubung secara elektrik, dan telah melalui pengujian; mencakup katup operasi dua tahap dengan pengaturan aliran, katup pengaman, sakelar tekanan gas minimum, serta filter penstabil tekanan gas. Dilengkapi dengan flensa dan gasket untuk pemasangan pada generator.

Data Teknis Burner FBR Gas XP60/2 CE

• Tipe Burner : Gas XP 60/2 CE
• Mrek : FBR Italy S.p.A
• Bahan Bakar : Gas alam, LPG, CNG, PGN /Sejenisnya
• Daya Pembakaran Min. :116/232 Kw ( 100-200 Mcal/h)
• Daya Pembakaran Max. : 630 Kw (542 Mcal/h)
• Aliran Gas LPG : 4.5/9-24.5 Nm3/h
• Aliran Gas Alam “G20” : 11.6/23.3-63.3 Nm3/h
• Lingkungan operasional/penyimpanan : -15…+40°C/-20…+70°C, kelembapan relatif maks. 80%
• Suhu udara pembakaran Max : 60 °C
• Tekanan Gas Masuk Max : 360 Mbar
• Tekanan Gas Keluar : 115 / 60 mbar
• Power Supplay : 3 phs ~400V,1N~230V-50Hz
• Total daya Listrik : 700 Watt
• Daya Motor : 550 Watt
• Tingkat kebisingan : 69-72 dB(A)
• Perlindungan kelistrikan : IP40
• Berat Burner : 31 Kg

* Kondisi referensi: Suhu lingkungan 20°C – Tekanan barometrik 1013 mbar – Ketinggian 0 meter (permukaan laut). Tekanan gas umpan minimum ke rangkaian suplai gas (*gas train*) untuk mencapai daya maksimum *burner*, dengan asumsi tekanan balik di ruang bakar sebesar 0 (nol). Tekanan suara yang diukur di laboratorium pembakaran, dengan *burner* beroperasi pada *boiler* uji pada jarak 1 meter (metode pemeriksaan UNI EN ISO 3746 Kelas 3 – Toleransi terhadap tekanan suara yang diukur dapat dianggap setara dengan ± 1 [dB(A)]). Untuk *burner* dengan kepala panjang (*long head*), tambahkan 1 kg pada beratnya.

Deskripsi Sinyal Burner

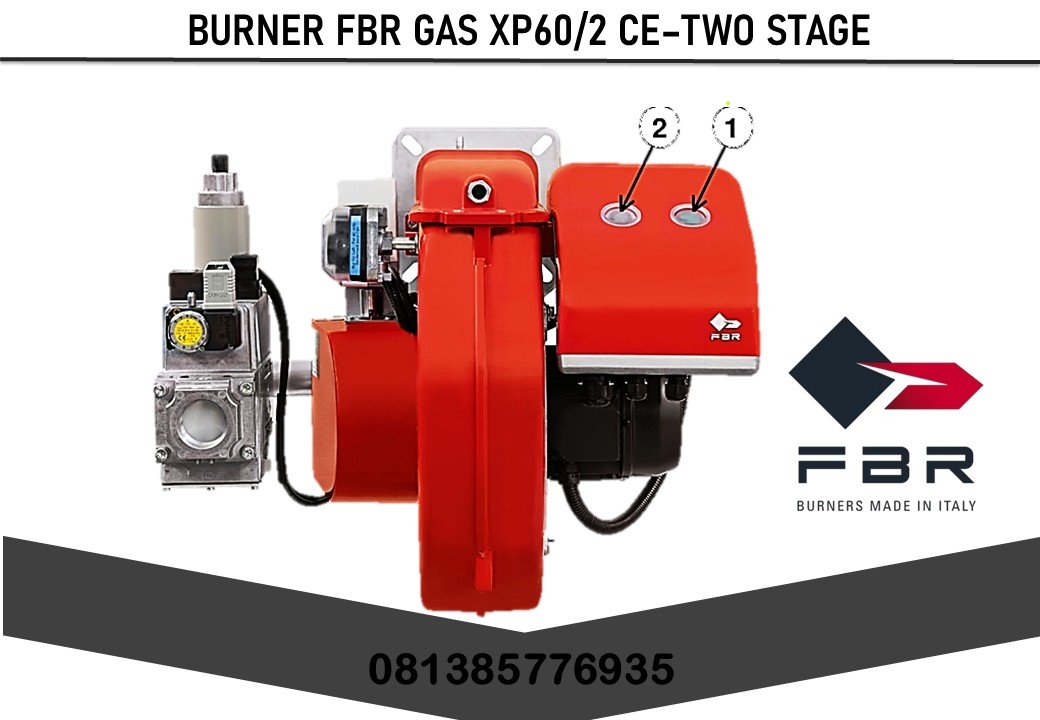

Gambar di bawah ini menunjukkan semua sinyal yang terdapat pada burner:

Keterangan Gambar :

1. Tombol ON/OFF
2. Tombol reset lockout + lampu status

Lampu sinyal warna-warni pada tombol reset lockout (pos. 2) merupakan elemen indikator utama untuk diagnostik visual dan diagnostik antarmuka. Dalam operasi normal, berbagai status operasi ditunjukkan melalui kode warna; silakan lihat buku panduan perangkat listrik yang disertakan bersama petunjuk ini.

Setelah terjadi lockout permanen (non-alterable), lampu sinyal merah pada tombol reset lockout (pos. 2) akan menyala. Dengan menekan tombol reset lockout (pos. 2) selama lebih dari 3 detik, diagnostik visual mengenai penyebab gangguan dapat diaktifkan; silakan lihat buku panduan perangkat listrik yang disertakan bersama petunjuk ini. Untuk keluar dari mode diagnostik dan menyalakan kembali burner, kontrol burner perlu di-reset.

Tekan tombol reset lockout (pos. 2) selama sekitar 1 detik (<3 detik). Setelah terjadi lockout permanen (non-alterable), lampu sinyal merah pada tombol reset lockout (pos. 2) akan menyala. Untuk mereset kotak kontrol, tekan tombol reset lockout (pos. 2) selama sekitar 1 detik (<3 detik).

Spesifikasi Produk Rinci:

FBR Gas Xp 60/2 Ce Burner gas dua tahap yang terdiri dari:

• Bodi aluminium;
• Kipas bertekanan tinggi dengan bilah (blade) tipe *reverse* (melengkung ke belakang);
• Kepala pembakaran dengan pengaturan untuk performa tinggi dan stabilitas nyala api yang unggul, dilengkapi dengan tabung sembur (*blast tube*) baja tahan karat dan piringan nyala api (*flame disc*) baja;
• Flensa dan gasket isolasi untuk pemasangan pada boiler;
• Daya Listrik tiga fase;
• Sakelar tekanan udara pengaman untuk menghentikan burner (masuk mode *lock-out*) jika terjadi kegagalan atau anomali pada operasi kipas;
• Jalur suplai gas (*gas train*) dengan katup pengaman kelas A dan katup pengatur dua tahap kelas A;
• Sistem verifikasi katup (*valve proving system*) sebagai opsi tambahan;
• Probe ionisasi untuk deteksi nyala api;
• Tingkat perlindungan kelistrikan IP40;
• Servomotor untuk pengatur aliran udara (*air shutter*) dan aktivasi katup gas tahap kedua;
• *Shutter* (penutup aliran udara) yang dapat bergerak dan menutup rapat saat tidak beroperasi guna meminimalkan kehilangan energi akibat pendinginan boiler;
• Kepala pembakaran dapat dilepas dengan mudah tanpa perlu membongkar burner dari boiler.

KATALOGE : FBR GAS XP60/2CE EVO
