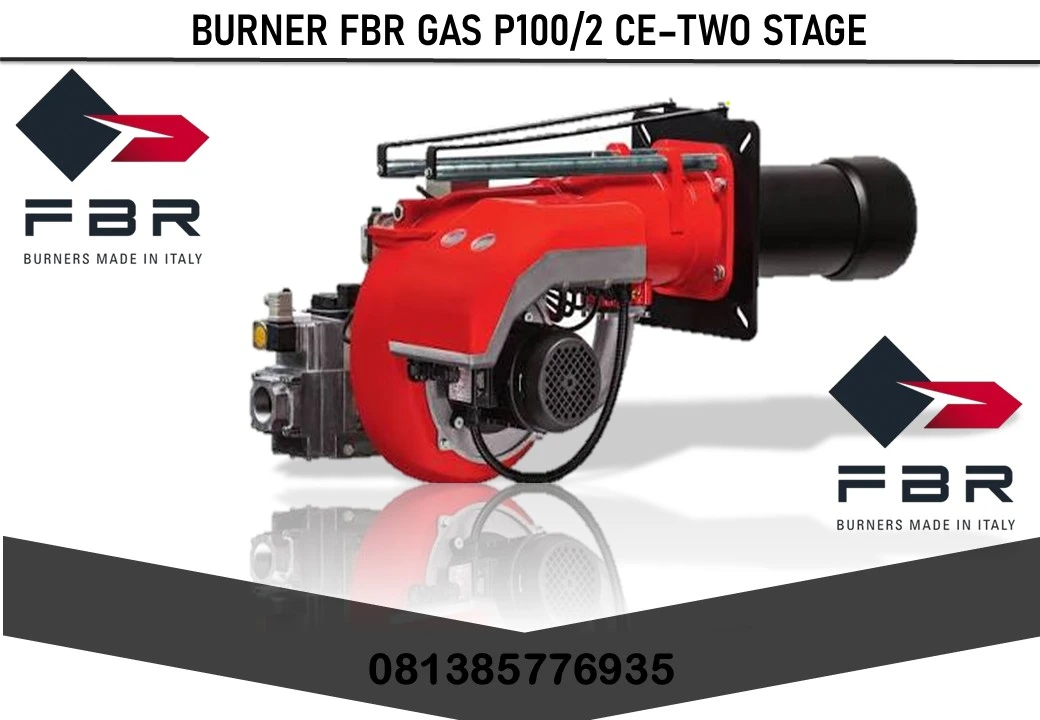

BURNER FBR GAS P100 /2 CE TC ( 2 STAGES )

Burner FBR Two Stage Gas P100/2 Ce

FBR Gas P100/2 CE adalah Burner gas dua tahap (Two stage) dengan keluaran pembakaran 200 kw hingga 1163 Kw yang dilengkapi dengan bodi aluminium, kipas bertekanan tinggi dengan bilah (blade) tipe *reverse*, serta kepala pembakaran yang dapat disesuaikan untuk efisiensi tinggi dan stabilitas nyala api yang prima. Memiliki dimensi keseluruhan yang ringkas dan tata letak komponen yang efisien, sehingga memudahkan akses untuk pengaturan maupun perawatan.

Burner FBR seri Gas XP ini tersedia dalam versi gas metana (gas alam) atau LPG (harap dicantumkan saat pemesanan); versi khusus untuk gas kota, gas batu bara, atau biogas juga tersedia berdasarkan permintaan. Unit *gas train* telah dirakit sepenuhnya, terhubung secara elektrik, dan telah melalui pengujian; mencakup katup operasi dua tahap dengan pengaturan aliran, katup pengaman, sakelar tekanan gas minimum, serta filter penstabil tekanan gas. Dilengkapi dengan flensa dan gasket untuk pemasangan pada unit pembangkit.

Data Teknis Burner FBR Gas P100/2 CE

• Tipe Burner : Gas P 100/2 CE
• Mrek : FBR Italy S.p.A
• Bahan Bakar : Gas alam, LPG, CNG, PGN /Sejenisnya
• Daya Pembakaran Min. :200/581 Kw ( 172/500 Mcal/h)
• Daya Pembakaran Max. : 1163 Kw (1000 Mcal/h)
• Aliran Gas LPG : 7.8/22.5-45.1 Nm3/h
• Aliran Gas Alam “G20” : 20.1/58.3-116.7 Nm3/h
• Lingkungan operasional/penyimpanan : -15…+40°C/-20…+70°C, kelembapan relatif maks. 80%
• Suhu udara pembakaran Max : 60 °C
• Tekanan Gas Masuk Max : 360 Mbar
• Tekanan Gas Keluar : 93/60 mbar
• Power Supplay : 3 phs ~400V,1N~230V-50Hz
• Total daya Listrik : 1.7 Kw
• Daya Motor : 1.5 Kw
• Tingkat kebisingan : 81-82 dB(A)
• Perlindungan kelistrikan : IP40
• Berat Burner : 44 Kg

Kondisi referensi: Suhu lingkungan 20°C – Tekanan barometrik 1013 mbar – Ketinggian 0 meter (permukaan laut). Tekanan gas suplai minimum ke *gas train* untuk mencapai daya maksimum *burner*, dengan asumsi tekanan balik di ruang bakar sebesar 0 (nol). Tekanan suara yang diukur di laboratorium pembakaran, dengan *burner* beroperasi pada *boiler* uji pada jarak 1 meter (standar UNI EN ISO 3746 – Metode kontrol kelas 3 – Toleransi tekanan suara yang diukur dapat diasumsikan sebesar ± 1 [dB (A)]). Untuk *burner* dengan kepala panjang (*long head*), tambahkan 2 kg pada beratnya.

Deskripsi Sinyal Burner

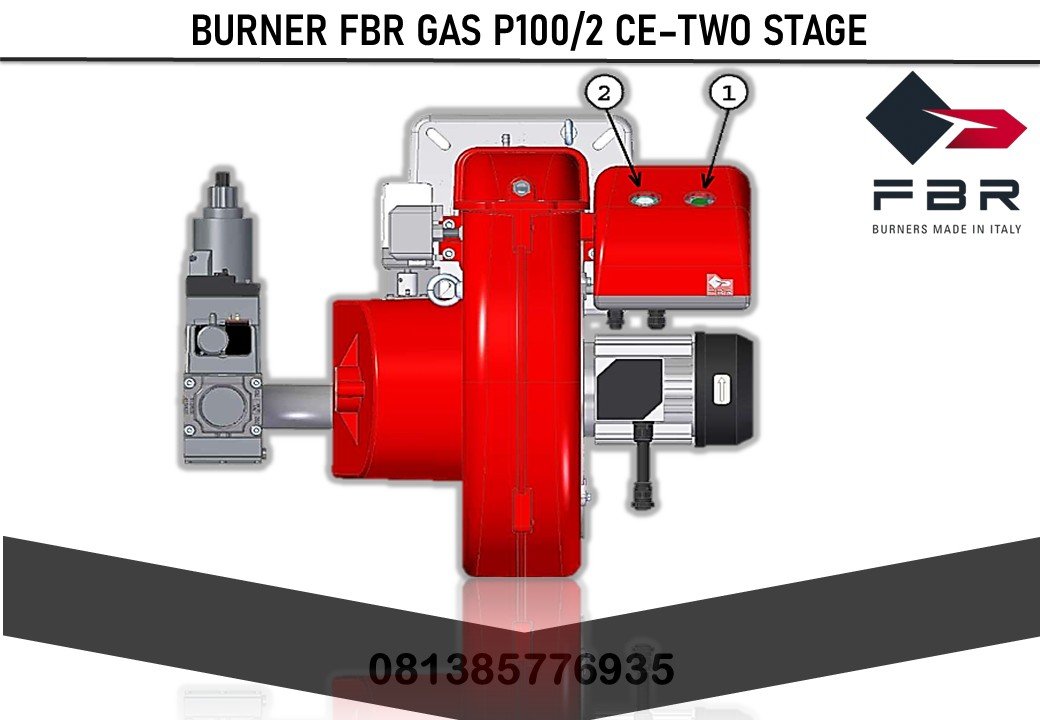

Gambar di bawah ini menunjukkan semua sinyal yang terdapat pada burner:

Keterangan Gambar :

1. Tombol ON/OFF
2. Tombol reset lockout + lampu status

Lampu sinyal warna-warni pada tombol reset lockout (pos. 2) merupakan elemen penanda utama untuk diagnostik visual dan diagnostik antarmuka. Selama operasi normal, berbagai status operasi ditunjukkan melalui kode warna; silakan merujuk pada buku panduan perangkat listrik yang disertakan bersama petunjuk ini.

Setelah terjadi lockout permanen (non-alterable), lampu sinyal merah pada tombol reset lockout (pos. 2) akan menyala. Dengan menekan tombol reset lockout (pos. 2) selama lebih dari 3 detik, diagnostik visual mengenai penyebab gangguan dapat diaktifkan; silakan merujuk pada buku panduan perangkat listrik yang disertakan bersama petunjuk ini. Untuk keluar dari mode diagnostik dan menyalakan kembali burner, kontrol burner perlu di-reset. Tekan tombol reset lockout (pos. 2) selama sekitar 1 detik (kurang dari 3 detik).

Setelah terjadi lockout permanen (non-alterable), lampu sinyal merah pada tombol reset lockout (pos. 2) akan menyala. Untuk mereset kotak kontrol, tekan tombol reset lockout (pos. 2) selama sekitar 1 detik (kurang dari 3 detik).

Spesifikasi Produk Rinci:

FBR Gas p 100/2 Ce Burner gas dua tahap yang terdiri dari:

• Bodi aluminium;
• Kipas bertekanan tinggi;
• Kepala pembakaran dengan pengaturan performa tinggi dan stabilitas nyala api yang unggul, dilengkapi tabung sembur (*blast tube*) dan piringan nyala api (*flame disc*) berbahan baja tahan karat;
• Flensa dan gasket isolasi untuk pemasangan pada boiler;
• Daya listrik tiga fase;
• Sakelar tekanan udara pengaman untuk menghentikan burner (masuk mode *lock-out*) jika terjadi kegagalan atau anomali pada operasi kipas;
• Jalur suplai gas (*gas train*) dengan katup pengaman kelas A dan katup pengaturan dua tahap kelas A;
• Sistem verifikasi katup (*valve proving system*) sebagai opsi tambahan;
• Probe ionisasi untuk deteksi nyala api;
• Tingkat perlindungan kelistrikan IP 40;
• Servomotor untuk pengatur aliran udara (*air shutter*) dan aktivasi katup gas tahap kedua;
• Pengatur aliran udara yang dapat bergerak dan menutup rapat saat tidak beroperasi guna meminimalkan kehilangan energi akibat pendinginan boiler;
• Penopang dan batang pengikat (*tie-rod*) untuk pelepasan burner.

KATALOGE : FBR GAS P100/2CE
