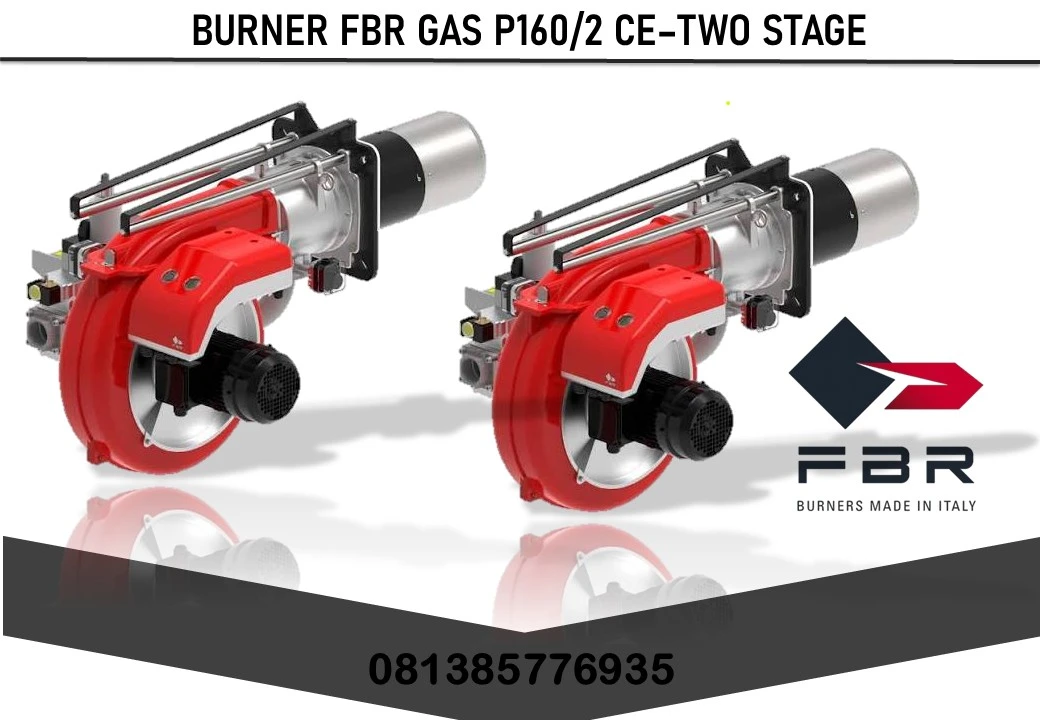

BURNER FBR GAS P160/2 CE TC ( 2 STAGES – 1915 KW )

FBR Gas P160/2 CE adalah Burner gas dua tahap (2 stage) dengan keluaran pembakaran 300 kw hingga 1915 Kw yang dilengkapi dengan bodi aluminium cor, blower udara bertekanan tinggi, serta kepala pembakaran yang dapat disesuaikan untuk efisiensi tinggi dan stabilitas nyala api yang prima. Dimensi keseluruhan yang ringkas dan tata letak komponen yang efisien, dengan aksesibilitas yang memudahkan pengaturan serta perawatan.

Tersedia dalam versi untuk gas metana (gas alam) atau LPG (harap dicantumkan saat pemesanan); versi khusus untuk gas kota, gas batu bara, atau biogas tersedia berdasarkan permintaan. Rangkaian gas (gas train) telah dirakit dan diuji sepenuhnya; terdiri dari katup operasi dua tahap dengan pengaturan aliran, katup pengaman, sakelar tekanan gas minimum, sistem verifikasi katup (valve proving system), serta filter gas dan penstabil tekanan gas.Dilengkapi dengan flensa dan gasket untuk pemasangan pada generator.

Data Teknis Burner FBR Gas P130/2 CE

• Tipe Burner : Gas P 160/2 CE ( TC-TL)
• Mrek : FBR Italy S.p.A
• Bahan Bakar : Gas alam, LPG, CNG, PGN /Sejenisnya
• Daya Pembakaran  : 258/765-1647 Mcal/h
• Daya Pembakaran : 300/890-1915 Kw
• Aliran Gas LPG : 11.6/34.5-74.2 Nm3/h
• Aliran Gas Alam “G20” : 30.2/89.5-192 Nm3/h
• Lingkungan operasional/penyimpanan : -15…+40°C/-20…+70°C, kelembapan relatif maks. 80%
• Suhu udara pembakaran Max : 60 °C
• Tekanan Gas Masuk Max : 360 Mbar
• Tekanan Gas Keluar : 64.5/40.4 mbar
• Power Supplay : 3 phs ~400V,1N~230V-50Hz
• Total daya Listrik : 4.2 Kw
• Daya Motor : 4 Kw
• Tingkat kebisingan : 84.3-86.6 dB(A)
• Perlindungan kelistrikan : IP40
• Berat Burner : 75 Kg

Kondisi referensi: Suhu lingkungan 20°C – Tekanan barometrik 1013 mbar – Ketinggian 0 meter (permukaan laut). Tekanan gas suplai minimum ke *gas train* untuk mencapai daya maksimum *burner*, dengan memperhitungkan tekanan balik di ruang bakar sebesar 0 (nol).

Tekanan suara yang diukur di laboratorium pembakaran, dengan *burner* beroperasi pada *boiler* uji pada jarak 1 meter (metode pemeriksaan UNI EN ISO 3746 Kelas 3 – Toleransi terhadap tekanan suara yang diukur dapat diasumsikan sebesar ± 1 [dB (A)]).

Deskripsi Sinyal Burner

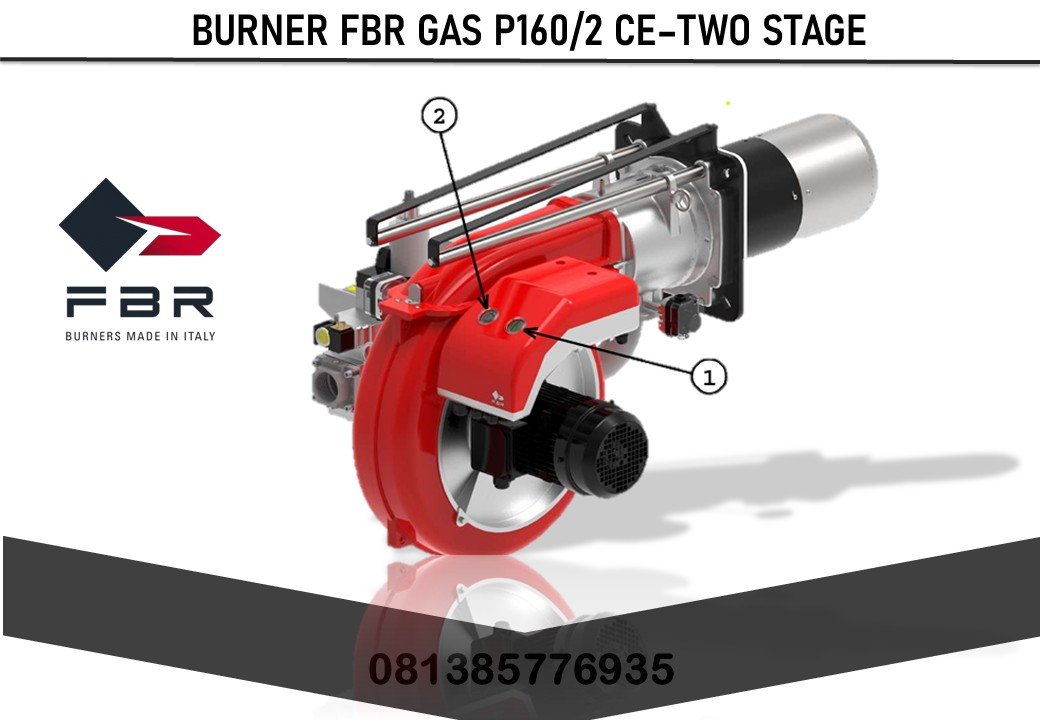

Gambar di bawah ini menunjukkan semua sinyal yang terdapat pada burner:

Keterangan Gambar :

1. Tombol ON/OFF
2. Tombol reset lockout + lampu status

Lampu sinyal warna-warni pada tombol reset lockout (pos. 2) merupakan elemen penanda utama untuk diagnostik visual dan diagnostik antarmuka. Selama operasi normal, berbagai status operasi ditunjukkan melalui kode warna; silakan merujuk padabuku panduan perangkat listrik yang disertakan bersama petunjuk ini.

Setelah terjadi lockout permanen (non-alterable), lampu sinyal merah pada tombol reset lockout (pos. 2) akan menyala. Dengan menekan tombol reset lockout (pos. 2) selama lebih dari 3 detik, diagnostik visual mengenai penyebab gangguan dapat diaktifkan; silakan merujuk pada buku panduan perangkat listrik yang disertakan bersama petunjuk ini. Untuk keluar dari mode diagnostik dan menyalakan kembali burner, kontrol burner perlu di-reset. Tekan tombol reset lockout (pos. 2) selama sekitar 1 detik (kurang dari 3 detik).

Setelah terjadi lockout permanen (non-alterable), lampu sinyal merah pada tombol reset lockout (pos. 2) akan menyala.Untuk mereset kotak kontrol, tekan tombol reset lockout (pos. 2) selama sekitar 1 detik (kurang dari 3 detik).

Spesifikasi Produk Rinci:

FBR Gas p 130/2 Ce Burner gas dua tahap yang terdiri dari:

• Bodi aluminium *die-cast*;
• Blower udara bertekanan tinggi dengan bilah kipas tipe *reverse* (terbalik) untuk model GAS P130/2 CE EVO;
• Kepala pembakaran berperforma tinggi dengan stabilitas nyala api yang unggul, dilengkapi tabung sembur (*blast tube*) dan piringan nyala api (*flame disc*) berbahan baja tahan karat;
• Flensa dan gasket isolasi untuk pemasangan pada boiler;
• Catu daya tiga fase;
• Sakelar tekanan udara pengaman untuk menghentikan burner (masuk mode *lock-out*) jika terjadi kegagalan atau anomali pada operasi kipas;
• Jalur suplai gas (*gas train*) yang dilengkapi katup pengaman kelas A, katup pengatur dua tahap kelas A, dan sistem verifikasi katup (*valve proving system*);
• Probe ionisasi untuk deteksi nyala api;
• Tingkat perlindungan kelistrikan IP 40;
• Servomotor untuk pengatur aliran udara (*air shutter*) dan aktivasi katup gas tahap kedua;
• *Shutter* (penutup) yang dapat bergerak dan menutup rapat saat tidak beroperasi guna meminimalkan kehilangan energi akibat pendinginan boiler;
• Penyangga dan batang pengikat (*tie-rod*) untuk mempermudah pelepasan burner;
• Kemudahan pelepasan kepala pembakaran tanpa harus melepas unit burner dari boiler;
• Sakelar tekanan gas maksimum untuk menghentikan burner (masuk mode *lock-out*) jika tekanan gas melebihi nilai *set point* yang ditentukan.

KATALOGE : FBR GAS P130/2CE
