BURNER FBR GAS XP 80/2 CE TC ( 2 STAGE 850 KW )

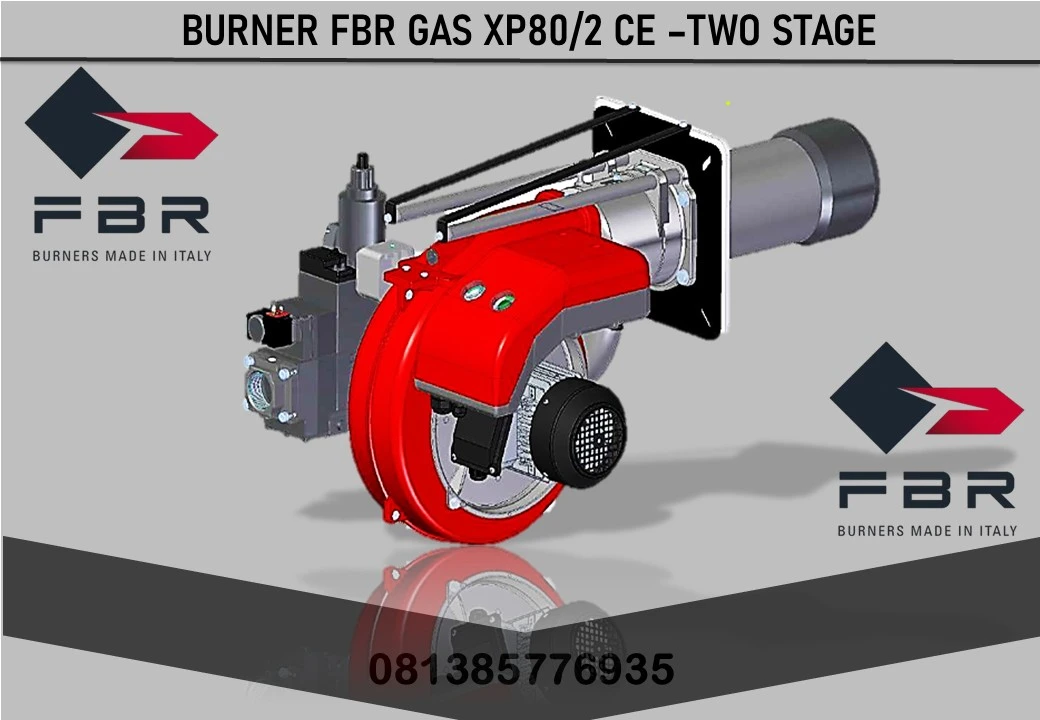

Burner 2 Stage FBR Gas XP80 /2

FBR Gas XP80/2 CE adalah Burner gas dua tahap (2 stage) dengan keluaran pembakaran 170 kw hingga 850 Kw yang dilengkapi dengan bodi aluminium, kipas bertekanan tinggi, serta kepala pembakaran yang dapat disesuaikan untuk efisiensi tinggi dan stabilitas nyala api yang prima. Dimensi keseluruhan yang ringkas dan tata letak komponen yang efisien, memberikan kemudahan akses untuk pengaturan dan perawatan. Burner dipasang menggunakan penyangga dan batang pengikat (*tie-rod*) yang memungkinkan unit ditarik mundur untuk membongkar serta memeriksa tabung api dan kepala pembakaran.

Burner FBR seri Gas XP ini Tersedia dalam versi untuk gas metana (gas alam) atau LPG (harap dicantumkan saat pemesanan); versi khusus untuk gas kota, gas batu bara, atau biogas tersedia berdasarkan permintaan. Rangkaian suplai gas (*gas train*) telah dirakit dan diuji sepenuhnya; mencakup katup operasi dua tahap dengan pengaturan aliran, katup pengaman, sakelar tekanan gas minimum, serta filter penstabil tekanan gas. Dilengkapi dengan flensa dan gasket untuk pemasangan pada generator.

Data Teknis Burner FBR Gas XP80/2 CE

• Tipe Burner : Gas XP 80/2 CE
• Mrek : FBR Italy S.p.A
• Bahan Bakar : Gas alam, LPG, CNG, PGN /Sejenisnya
• Daya Pembakaran Min. :170/407 Kw ( 146/350 Mcal/h)
• Daya Pembakaran Max. : 850 Kw (731 Mcal/h)
• Aliran Gas LPG : 6.6/15.8-33 Nm3/h
• Aliran Gas Alam “G20” : 17/40.8-85.3 Nm3/h
• Lingkungan operasional/penyimpanan : -15…+40°C/-20…+70°C, kelembapan relatif maks. 80%
• Suhu udara pembakaran Max : 60 °C
• Tekanan Gas Masuk Max : 360 Mbar
• Tekanan Gas Keluar : 94/53 mbar
• Power Supplay : 3 phs ~400V,1N~230V-50Hz
• Total daya Listrik : 1.7 Kw
• Daya Motor : 1.5 Kw
• Tingkat kebisingan : 79-82 dB(A)
• Perlindungan kelistrikan : IP40
• Berat Burner : 43 Kg

* Kondisi referensi: Suhu lingkungan 20°C – Tekanan barometrik 1013 mbar – Ketinggian 0 meter (permukaan laut). Tekanan gas umpan minimum ke rangkaian suplai gas (*gas train*) untuk mencapai daya maksimum *burner*, dengan asumsi tekanan balik di ruang bakar sebesar 0 (nol). Tekanan suara yang diukur di laboratorium pembakaran, dengan *burner* beroperasi pada *boiler* uji pada jarak 1 meter (metode pemeriksaan UNI EN ISO 3746 Kelas 3 – Toleransi terhadap tekanan suara yang diukur dapat dianggap setara dengan ± 1 [dB(A)]). Untuk *burner* dengan kepala panjang (*long head*), tambahkan 1 kg pada beratnya.

Deskripsi Sinyal Burner

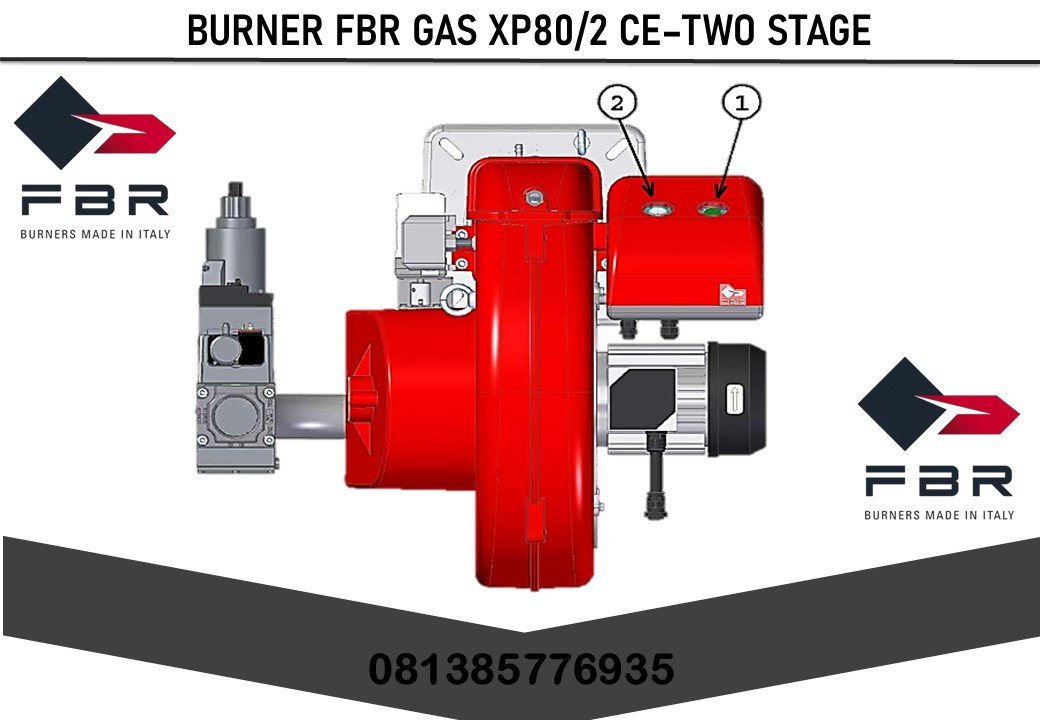

Gambar di bawah ini menunjukkan semua sinyal yang terdapat pada burner:

Keterangan Gambar :

1. Tombol ON/OFF
2. Tombol reset lockout + lampu status

Lampu sinyal warna-warni pada tombol reset lockout (pos. 2) merupakan elemen indikator utama untuk diagnostik visual dan diagnostik antarmuka. Dalam operasi normal, berbagai status operasi ditunjukkan melalui kode warna; silakan lihat buku panduan perangkat listrik yang disertakan bersama petunjuk ini.

Setelah terjadi lockout permanen (non-alterable), lampu sinyal merah pada tombol reset lockout (pos. 2) akan menyala. Dengan menekan tombol reset lockout (pos. 2) selama lebih dari 3 detik, diagnostik visual mengenai penyebab gangguan dapat diaktifkan; silakan lihat buku panduan perangkat listrik yang disertakan bersama petunjuk ini. Untuk keluar dari mode diagnostik dan menyalakan kembali burner, kontrol burner perlu di-reset.

Tekan tombol reset lockout (pos. 2) selama sekitar 1 detik (<3 detik). Setelah terjadi lockout permanen (non-alterable), lampu sinyal merah pada tombol reset lockout (pos. 2) akan menyala. Untuk mereset kotak kontrol, tekan tombol reset lockout (pos. 2) selama sekitar 1 detik (<3 detik).

Spesifikasi Produk Rinci:

FBR Gas Xp 80/2 Ce Burner gas dua tahap yang terdiri dari:

• Bodi aluminium
• Kipas bertekanan tinggi
• Kepala pembakaran dengan pengaturan performa tinggi dan stabilitas nyala api yang unggul, dilengkapi dengan tabung sembur (*blast tube*) dan piringan nyala api (*flame disc*) berbahan baja tahan karat
• Flensa dan gasket isolasi untuk pemasangan pada boiler
• Catu daya tiga fase
• Sakelar tekanan udara pengaman untuk menghentikan burner (masuk mode *lock-out*) jika terjadi kegagalan atau anomali pada operasi kipas
• Jalur suplai gas (*gas train*) dengan katup pengaman kelas A dan katup pengatur dua tahap kelas A
• Sistem verifikasi katup (*valve proving system*) sebagai opsi tambahan
• Probe ionisasi untuk deteksi nyala api
• Tingkat perlindungan kelistrikan IP 40
• Servomotor untuk pengatur aliran udara (*air shutter*) dan aktivasi katup gas tahap kedua
• Pengatur aliran udara yang dapat bergerak dan menutup rapat saat tidak beroperasi guna meminimalkan kehilangan energi akibat pendinginan boiler
• Penopang dan batang pengikat (*tie-rod*) untuk pelepasan burner.
